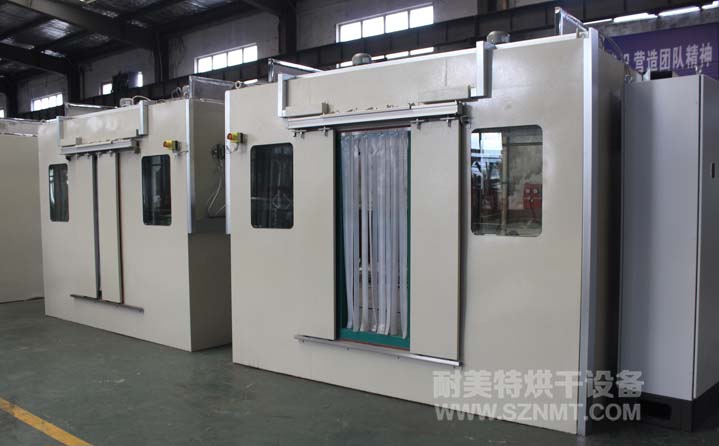

寶馬車門密封條加熱軟化烘箱工藝
1,物流人員在加熱箱后面把料車推到加熱房里,關上卷簾門開始加熱。
2,物料小車尺寸W1100*D1000*H1750mm,料車上放19個工件,
3,操作人員在前面每隔80秒左右從料車上拿一個件裝到產品車上。
4,前面取件側中間開取件方框,用耐溫的材料做門聯方便取件,
5,取件側左右各一個窗方便觀察里面工件情況,內部帶照明。
6,物流側應有窗,方便物流人員觀察及時上件。
7,工件放入加熱箱內應在25分鐘內從10度加熱到40-50度,出風溫度符合安全規范。
8,上面的尺寸料車在每個加熱箱里放兩臺,一共4臺加熱箱,8個料車,料車BBA提供。
9,電控系統及傳感器需方購買,供方負責安裝,供方可根據經驗推薦使用。
10,供方負責上海及沈陽的機械安裝及調試及培訓。
11,考慮到加熱箱以后可能會移動位置,加熱箱制作的過程中應考慮方便移動!
12,加熱箱滿足要求的同時體積要盡量的小!
13,考慮到如果加熱系統故障,生產要繼續,在箱體上部留有熱風幕的位置,風幕尺寸稍后確定
14,最終驗收以BBA的驗收標準為唯一標準,前期把細節溝通到位,避免后期過多整改!
獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊,防止機臺自身產生灰塵;內部潔凈無塵;
雙重超溫保護,安全更可靠;
內部熱風循環,烘烤物件受熱均勻;
升溫時間快,溫度穩定精準;
國內一流的隔熱、斷熱、保溫技術,密封效果優;
機體外殼溫度低,對室內環境溫度影響較小;
多種加熱及運風方根據產品設定;節能省電、安全環保。
|
可充氮氣氣氛保護,達成無氧化烘烤環境。
控制系統、料盤、推車可依客戶需要選擇配備。
顏色選擇圖例
客戶可以依照色卡指定色彩制作。
|
※根據烘烤產品搭配不同料盤/臺車,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
溫控器(單段/8段-256段可編程式) | |||
臺灣宇電溫控表 | 日本歐姆龍智能型溫控表 | ||
日本進口256段可編程式歐姆龍溫控儀 | 日本OMRON溫控器 | ||
溫度記錄儀 | |||
進口多通道彩屏無紙記錄儀 | 進口多通道有紙記錄儀 | ||
進口PARTLOW圓圖溫度記錄儀 | 進口YOKOGAWA 48通道溫度記錄儀 | ||
記錄組 | |||
手提式溫度記錄器組 6點 | IR 電腦溫度記錄器組6點~12點 | ||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出,可按照SSR、SCR、SSPR等電力自動調整器。 | |||
觸摸屏+PLC | |||
威倫7寸 | Proface | ||
三菱 | 西門子 | ||
工控機以太網遠程監控 | |||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 |
單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤形式 | |||
沖孔盤 | 篩網盤 | 柵格盤 | |
活動推車 | |||
千層架推車 | 推車+托盤 | 子母推車 |
