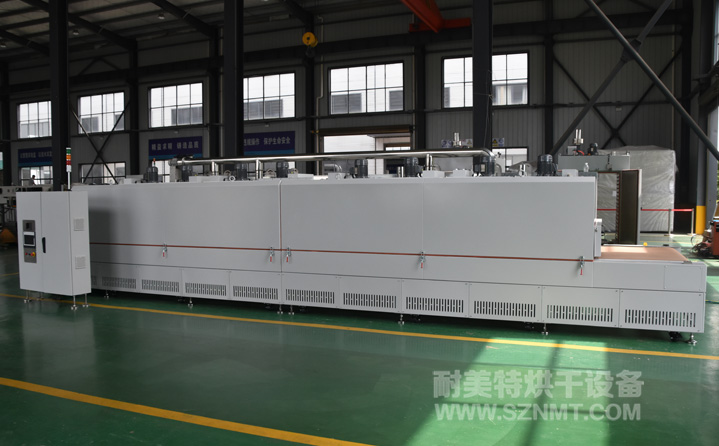

制作內容及基本要求:
A. 外形尺寸:L 8200 * W 2000 * H 1700 mm ;
B. 皮帶離地高度:750±20 mm ;
C. 配置可調節高度地腳;
2.本體技術要
D. 上料口長 700mm,加熱區長 6800mm,出料口長 700mm;
E. 工 藝溫 度 : 4 0 - 1 2 0 ℃,通過觸摸屏自由調節;
F. 升溫速率:≥8℃/min;
G. 烘道溫度均勻性:±5℃;
H. 皮帶速度:0.3-1.2m/min 可自由調節;
I. 輸送線體通過式:特氟龍耐高溫(140℃ 以上)網帶;
J. 網帶寬度:1600mm;
K. 輸送線體滾筒需粘貼特氟龍膠帶;
L. 烘道兩端配置急停按鈕;
M. 出料區尾部配置光電感應檢測到產品通過輸送帶停止,防止產品掉落。
獨特性能 | 客戶可選配置 |
內膽鏡面不銹鋼材質,潔凈度更佳;
內部采用優質保溫材料制作,保溫隔熱效果好;
升溫時間快,溫度穩定精準;
雙重超溫保護,電氣控制安全可靠;
輸送帶變頻調速,輸送速度平穩可調;
設有輸送帶防偏移裝置,輸送帶松緊可調;
采用智能型溫度控制器,PID自動演算,LED顯示;
進口SSR/SCR輸出控制單元,控溫精度高;
國內一流的隔熱、斷熱技術,密封效果顯著;
機體外殼溫度低,對室內環境溫度影響較小;
節能省電、安全環保
|
可充氮氣氣氛保護,達成無氧化烘烤環境。
顏色、溫控系統、輸送系統可依客戶需要選擇配備;
顏色選擇圖例
客戶可以依照色卡指定色彩制作。
|
※根據烘烤產品設計不同的輸送烘烤方式,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
控制系統選配 | |
按鈕開關控制 | 觸摸屏人機界面 |
輸送帶選配 | ||
不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
溫控器 | |||
臺灣CAHO智能型溫控器 |
日本FUJI智能型溫控器 |
||
日本進口OMRON溫控器 |
美國Honeywell溫控器 |
||
溫度記錄儀 | |||
多通道彩屏無紙記錄儀 |
多通道有紙記錄儀 |
||
進口PARTLOW圓圖溫度記錄儀 |
進口YOKOGAWA 48通道溫度記錄儀 |
||
記錄組 | |||
手提式溫度記錄器組12點 |
IR 電腦溫度記錄器組12點~48點 |
||
觸摸屏+PLC | |||
威倫7寸 | Proface | ||
三菱 | 西門子 | ||
工控機以太網遠程監控 | |||
計時器30分,進口LED數顯式計時器,0-9999 S/M/H可設定,年月日可程式計時器。 | |||
電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 |
單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
工業冷卻機型 | 風機強制冷卻型 | FFU冷卻型 |
